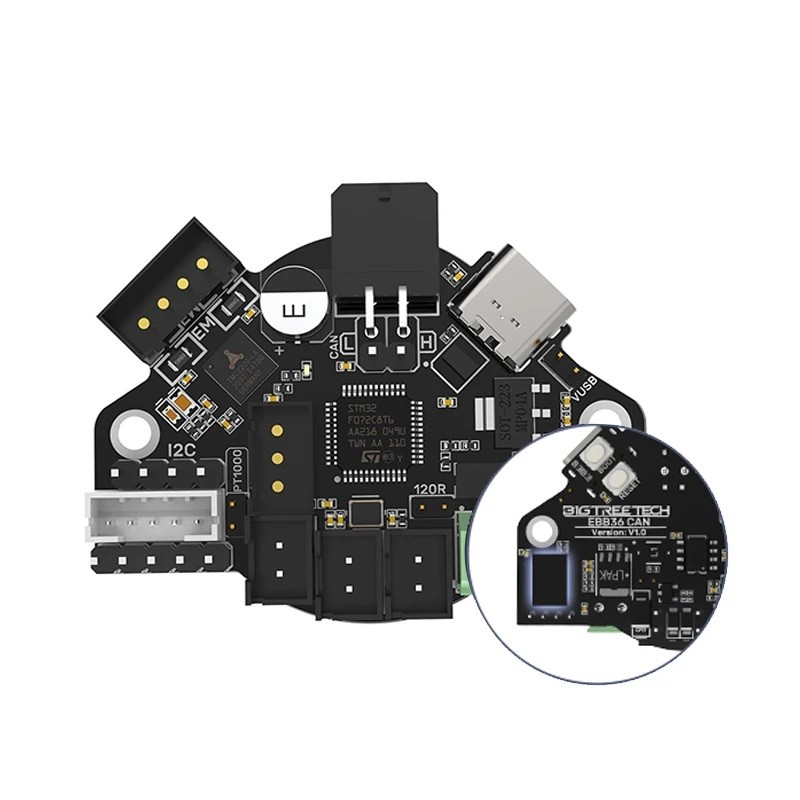

EBB 36 CAN Steuerplatine für 3D-Drucker Unterstützung des CAN-Busses Präzise Steuerung des Extruders Vibrationsüberwachung ADXL345 Temperatursensoren
Die EBB 36 CAN Steuerplatine ist für Benutzer gedacht, die die Präzision, Stabilität und Zuverlässigkeit ihres 3D-Druckers erhöhen möchten. Sie dient als Zusatzmodul, das am Extruder angebracht wird, und sorgt für die Motorsteuerung, Vibrationsmessung und Datenübertragung über den CAN-Bus. Der CAN-Bus ist ein Datensystem, das ursprünglich in der Automobilindustrie verwendet wird und eine stabile, schnelle und sichere Kommunikation auch über größere Entfernungen ermöglicht. Bestandteil der Platine ist der ADXL345-Chip, der Vibrationen erfasst und es dem Drucker ermöglicht, die Bewegung anzupassen, um Resonanzen zu reduzieren und die Oberflächenqualität zu verbessern. Das Steuerungsmodul TMC2209 ermöglicht einen leisen, sanften und präzisen Betrieb des Extrudermotors. Die Platine unterstützt die Sensoren PT100 und PT1000, die eine sehr präzise Temperaturmessung ermöglichen und entweder mit einer zwei- oder vieradrigen Verdrahtung angeschlossen werden können.
Hauptmerkmale und Vorteile:
-
Stabile Kommunikation über den CAN-Bus, die eine sichere und zuverlässige Datenübertragung ohne Störungen gewährleistet.
-
Messchip ADXL345, der die Kalibrierung von Vibrationen und die Verbesserung der Druckqualität ermöglicht.
-
Modul TMC2209 für eine leise und präzise Steuerung des Extrudermotors.
-
Unterstützung für Temperatursensoren PT100 und PT1000 mit wählbarem Verdrahtungstyp nach Bedarf.
-
Schutzvorrichtungen gegen elektrostatische Entladung und Überspannung, die einen sicheren Betrieb der Platine gewährleisten.
-
Möglichkeit, den Abschlusswiderstand von 120R für die ordnungsgemäße Funktion des CAN-Busses zu aktivieren.
-
Wählbare Stromversorgung über USB oder Hauptstromanschluss.
-
Deutlich gekennzeichnete Anschlüsse für Motor, Lüfter, Sensoren, Schalter und Beleuchtung.
-
Lieferumfang: 1x EBB 36 CAN Steuerplatine.
Installationsanleitung:
Die Platine wird mit Standard-Schrauben am Extrudermotor befestigt. Nach der mechanischen Befestigung werden der CAN-Bus, das Netzkabel, der Motor, die Temperatursensoren und die Lüfter angeschlossen. Je nach Kabellänge wird der Abschlusswiderstand von 120R mit einem Jumper aktiviert oder deaktiviert. Wenn eine unabhängige Stromversorgung über USB erforderlich ist, wird die entsprechende Jumper-Position eingestellt. Der ADXL345-Chip wird mit einem Datenkabel an die Hauptplatine des Druckers angeschlossen, um die Kalibrierung der Vibrationen durchzuführen. Im Klipper-System wird anschließend die CAN-Kommunikation konfiguriert und die erforderlichen Parameter eingestellt.
Diese Version der Platine ist sowohl für die Modernisierung älterer Drucker als auch für neue Konstruktionen geeignet. Der Benutzer erhält eine präzisere Steuerung des Extruders, eine bessere Temperaturregelung und die Möglichkeit, Vibrationsmessungen zu nutzen. Die Platine vereinfacht zudem die Verkabelung und erhöht die Stabilität des gesamten Systems. Durch die Kombination von Steuerung, Messung und Schutzelementen ist sie eine zuverlässige Lösung für qualitativ hochwertiges Drucken, lange Lebensdauer und sicheren Betrieb. Der Benutzer wird die einfache Installation, die gut lesbaren Anschlüsse und die hohe Kompatibilität mit modernen Systemen zu schätzen wissen. Es handelt sich um eine Lösung, die für diejenigen konzipiert wurde, die eine höhere Präzision und professionelle Ergebnisse erzielen möchten.
