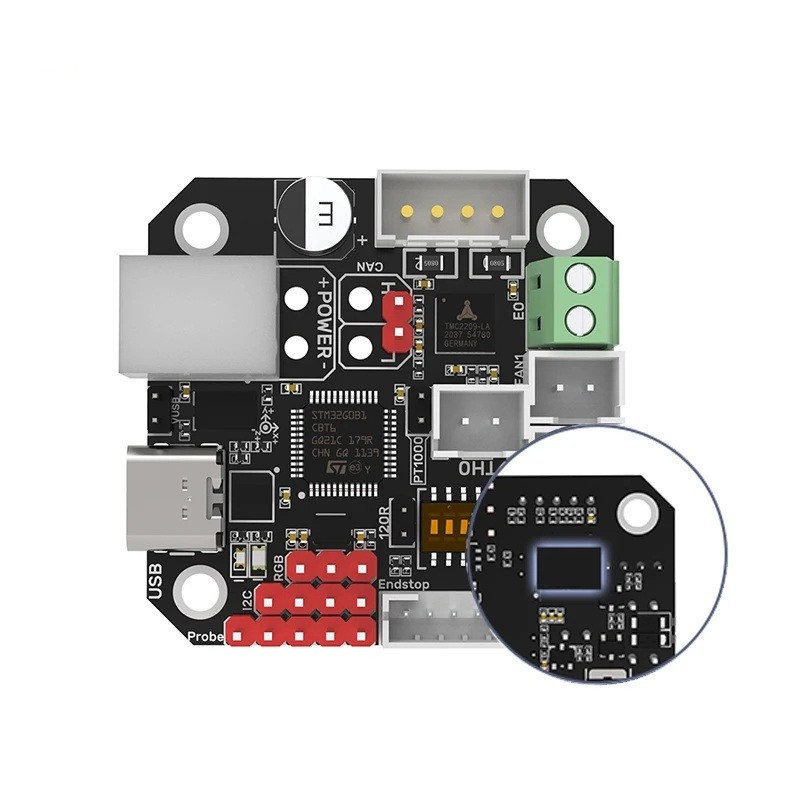

EBB 42 CAN Steuerplatine für 3D-Drucker Unterstützung des CAN-Busses Präzise Steuerung des Extruders Vibrationsüberwachung ADXL345 Temperatursensoren
Die EBB 42 CAN Steuerplatine ist für Benutzer konzipiert, die eine stabile Steuerung des Extruders, präzise Temperaturmessungen und einen zuverlässigen Datentransfer in 3D-Druckern benötigen. Die Platine verwendet den CAN-Bus, ein Datensystem, das eine schnelle, sichere und robuste Kommunikation zwischen den einzelnen Teilen des Geräts gewährleistet. Dadurch kann die Menge an Verkabelung erheblich reduziert und die Zuverlässigkeit erhöht werden. Auf der Platine befindet sich der Messchip ADXL345, der Vibrationen während der Bewegungen des Druckers erfasst. Diese Daten ermöglichen die Kompensation von Erschütterungen und verbessern die Oberflächenqualität der gedruckten Modelle. Das Steuerungmodul TMC2209 ist für den Motor des Extruders vorgesehen und sorgt für einen leisen, sanften und präzisen Betrieb. Die Platine unterstützt sehr präzise Temperatursensoren PT100 und PT1000, die entweder zwei- oder vieradrig angeschlossen werden können, was über einen Schalter ausgewählt wird. Es sind auch Schutzelemente gegen elektrostatische Entladung und Überspannung vorhanden, die einen sicheren und langlebigen Betrieb gewährleisten. Die Anschlüsse sind übersichtlich beschriftet und ermöglichen den Anschluss von Motoren, Ventilatoren, Schaltern, Beleuchtung und Datenelementen. Ein Abschlusswiderstand von 120R kann ebenfalls aktiviert werden, um die ordnungsgemäße Funktion des CAN-Busses sicherzustellen.
Hauptmerkmale und Vorteile:
-
CAN-Bus für stabile, schnelle und sichere Kommunikation mit minimaler Verkabelung.
-
ADXL345 Chip zur Überwachung von Vibrationen und deren Kompensation.
-
TMC2209 Modul für präzise Steuerung des Extrudermotors.
-
Unterstützung für PT100 und PT1000 Sensoren mit Umschaltung des Anschlussmodus.
-
Schutzelemente gegen Überspannung für sicheren Betrieb und lange Lebensdauer.
-
Abschlusswiderstand 120R, gesteuert über einen Jumper.
-
Umschaltbare Stromversorgung über USB zur Konfiguration.
-
Lieferumfang: 1x EBB 42 CAN Steuerplatine.
Installationsanleitung:
Die Platine wird mit Standard-Schrauben am Extrudermotor befestigt. Nach der mechanischen Befestigung wird der CAN-Bus angeschlossen und entschieden, ob der Abschlusswiderstand 120R je nach Kabellänge aktiviert werden soll. Anschließend werden die Stromversorgung, der Motor, die Ventilatoren, die Temperatursensoren und die Schalter angeschlossen. Wenn eine unabhängige Stromversorgung über USB erforderlich ist, wird die entsprechende Jumper-Position eingestellt. Der Messchip ADXL345 wird mit der Hauptplatine des Druckers zur Kalibrierung der Vibrationen verbunden. In der Klipper-Software wird dann die CAN-Kommunikation konfiguriert und die Parameter je nach verwendetem Motor und Drucker eingestellt.
Diese Version der Platine bietet den Benutzern eine stabile, präzise und moderne Lösung zur Steuerung des Extruders und verwandter Funktionen. Sie ermöglicht es, die Menge an Verkabelung zu reduzieren, die Stabilität des Datentransfers zu erhöhen und eine genauere Kontrolle über den gesamten Druckprozess zu erhalten. Durch die Vibrationsmessung können qualitativ hochwertigere Oberflächen und höhere Präzision erreicht werden. Es handelt sich um eine zuverlässige technische Lösung, die sich sowohl für die Modernisierung als auch für neue Konstruktionen von 3D-Druckern eignet. Der Benutzer wird die übersichtlichen Anschlüsse, die einfache Installation und die breite Kompatibilität mit modernen Systemen, die auf dem CAN-Bus basieren, zu schätzen wissen.
