EBB 36 CAN Steuerplatine mit MAX31865 Wandler Unterstützung für CAN-Bus Präzise Steuerung des Extruders Temperaturfühler PT100 PT1000

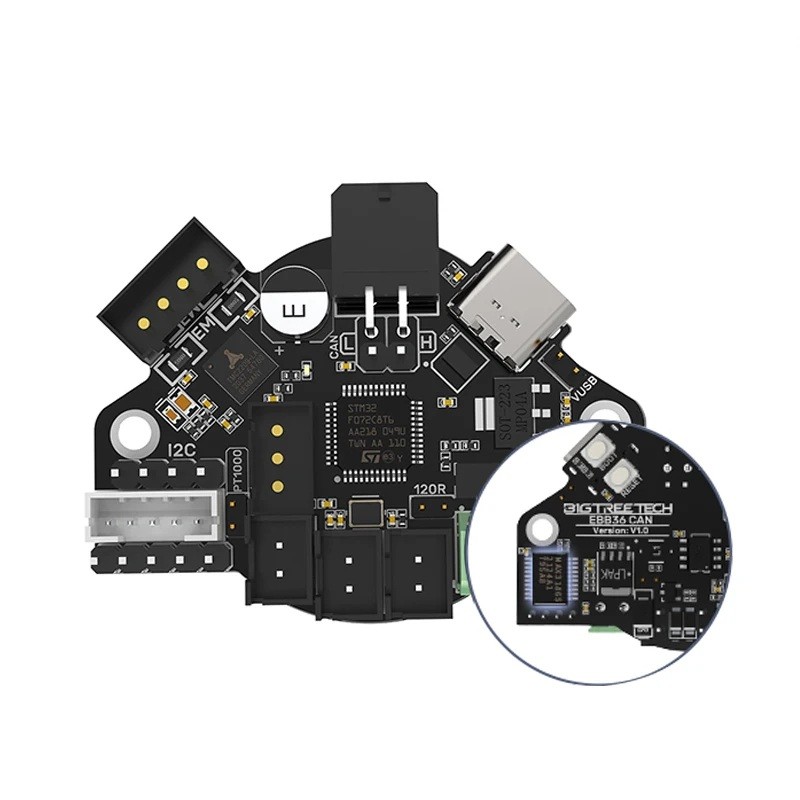

Diese Version der EBB 36 CAN Platine ist um den MAX31865 Wandler erweitert, der sehr präzise Messungen von Temperaturfühlern des Typs PT100 und PT1000 ermöglicht. Der MAX31865 Wandler wandelt das Widerstandssignal dieser Sensoren in einen digitalen Wert um und liefert so zuverlässige Temperaturdaten für die Steuerung des Extruders und anderer Teile des Druckers. Grundlage der Platine ist der CAN-Bus, ein Kommunikationssystem, das einen schnellen, stabilen und sicheren Datenaustausch auch über längere Distanzen ermöglicht. Der integrierte Messchip ADXL345 dient zur Überwachung von Vibrationen während der Bewegung und hilft, unerwünschte Resonanzen zu reduzieren. Für die Steuerung des Extrudermotors wird das Modul TMC2209 verwendet, das einen leisen, präzisen und sanften Betrieb gewährleistet. Die Platine enthält Schutzelemente gegen elektrostatische Entladung und Überspannung, um eine lange Lebensdauer und sicheren Betrieb zu gewährleisten. Die Anschlüsse sind beschriftet, um eine einfache Verbindung von Motoren, Ventilatoren, Sensoren, Schaltern und Lichtquellen zu ermöglichen. Es ist auch möglich, den Abschlusswiderstand von 120R zu aktivieren, der je nach Länge der CAN-Bus-Leitung erforderlich sein kann. Die Stromversorgung kann über USB mittels eines Jumpers gewählt werden, was bei der Einstellung oder dem Debugging von Parametern nützlich ist.
Hauptmerkmale und Vorteile:
-
CAN-Bus für stabilen und sicheren Datentransfer mit einfacher Verkabelung.
-
MAX31865 Wandler für sehr präzise Messungen von PT100 und PT1000 Sensoren.
-
ADXL345 Chip zur Überwachung von Vibrationen und deren Kompensation im Druckprozess.
-
TMC2209 Modul für leise und präzise Steuerung des Extrudermotors.
-
Schutzelemente gegen Entladung und Überspannung für sicheren Betrieb.
-
Wählbare Stromversorgung über USB und Möglichkeit, den Abschlusswiderstand von 120R zu aktivieren.
-
Übersichtlich beschriftete Anschlüsse und einfache Verkabelung.
-
Lieferumfang: 1x EBB 36 CAN Steuerplatine mit MAX31865.
Installationsanleitung:
Die Platine kann mit Standard-Schrauben am Motor des Extruders montiert werden. Zuerst wird der CAN-Bus angeschlossen und entschieden, ob der Abschlusswiderstand von 120R aktiviert werden muss. Danach werden die Stromversorgung, der Motor, die Ventilatoren, die Schalter und die Temperaturfühler angeschlossen. Der MAX31865 Wandler sorgt für präzise Messungen der PT100 und PT1000 Sensoren, die je nach Art der Widerstandsleitung angeschlossen werden. Wenn die Stromversorgung über USB erforderlich ist, wird der Jumper in die entsprechende Position gesetzt. Für die Vibrationsmessung wird der ADXL345 Chip mit einem Datenkabel an die Hauptplatine des Druckers angeschlossen. Im Klipper-System wird anschließend die CAN-Kommunikation konfiguriert und die entsprechenden Parameter eingestellt.
Diese Variante der Platine ist für anspruchsvollere Benutzer gedacht, die präzise Temperaturmessungen und eine stabile Steuerung des Extruders benötigen. Der MAX31865 Wandler verbessert die Qualität der Temperaturregelung erheblich, was beim Drucken von Materialien, die eine präzise Temperaturstabilität erfordern, wichtig ist. Die Platine vereinfacht die Verkabelung, erhöht die Zuverlässigkeit des Systems und bietet Funktionen, die herkömmliche Hauptplatinen nicht bieten. Sie eignet sich sowohl zur Modernisierung älterer Modelle als auch für neue Konstruktionen, bei denen hohe Präzision und professionelle Ergebnisse gefordert sind. Sie bietet eine einfache Installation, hohe Kompatibilität und zuverlässige technische Lösungen für eine langfristige Nutzung.
