EBB 42 CAN Steuerplatine mit MAX31865 Wandler Unterstützung für CAN-Bus Steuerung des Extruders Überwachung von Vibrationen ADXL345 Temperatursensoren
Sie haben bereits die maximal verfügbare Stückzahl im Warenkorb.
EBB 42 CAN Steuerplatine mit MAX31865 Wandler Unterstützung für CAN-Bus Steuerung des Extruders Überwachung von Vibrationen ADXL345 Temperatursensoren

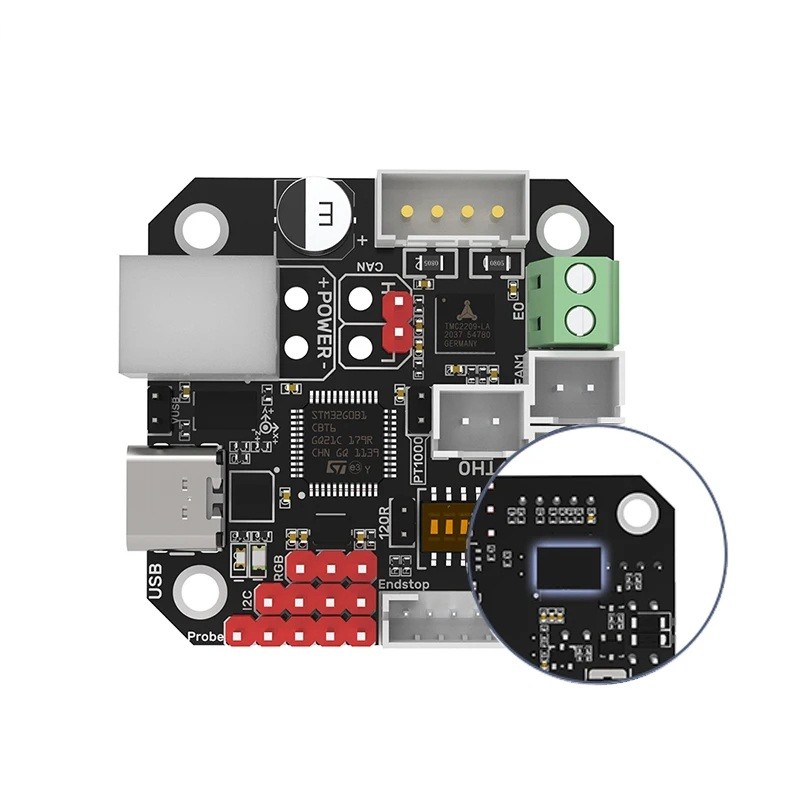

Die EBB 42 CAN Steuerplatine mit MAX31865 Wandler ist für Benutzer konzipiert, die präzise Temperaturmessungen, stabile Kommunikation und zuverlässige Steuerung des Extruders in einem 3D-Drucker benötigen. Sie kombiniert die Unterstützung des CAN-Bus, den Messchip ADXL345 und den MAX31865 Wandler, der für sehr präzise Messungen von PT100 und PT1000 Sensoren dient. Der CAN-Bus ist ein Datensystem, das einen schnellen und sicheren Datentransfer zwischen Platinen ermöglicht, was die Stabilität und Zuverlässigkeit des Druckvorgangs erheblich erhöht. Der ADXL345 Chip erfasst die Vibrationen der Druckbewegung, was eine nachfolgende Kompensation der Erschütterungen und eine Verbesserung der Oberflächenqualität der Modelle ermöglicht. Die Steuerung des Extrudermotors übernimmt das TMC2209 Modul, das einen leisen und präzisen Betrieb gewährleistet. Die Platine enthält Schutzvorrichtungen gegen elektrostatische Entladung und Überspannung, was die Lebensdauer des gesamten Systems erhöht. Klar gekennzeichnete Anschlüsse ermöglichen eine einfache Verbindung von Motoren, Sensoren, Lüftern, Schaltern und Datenleitungen.
Hauptmerkmale und Vorteile:
-
CAN-Bus für stabilen und schnellen Datentransfer mit minimalem Verkabelungsaufwand.
-
MAX31865 Wandler für sehr präzise digitale Messungen von PT100 und PT1000 Sensoren.
-
ADXL345 Chip zur Überwachung von Vibrationen und deren Kompensation im Druckprozess.
-
TMC2209 Modul für sanfte, leise und präzise Steuerung des Extrudermotors.
-
Schutzvorrichtungen gegen elektrostatische Entladung und Überspannung für einen sicheren Betrieb.
-
Möglichkeit, den Abschlusswiderstand 120R zu aktivieren.
-
Umstellbare Stromversorgung über USB.
-
Lieferumfang: 1x EBB 42 CAN Steuerplatine mit MAX31865.
Installationsanleitung:
Die Platine wird mit handelsüblichen Montageschrauben am Motor, der den Extruder antreibt, befestigt. Anschließend wird der CAN-Bus angeschlossen, wobei der Abschlusswiderstand 120R je nach Kabellänge zwischen den Platinen aktiviert werden kann. Danach werden das Stromkabel, der Motor, die Lüfter, die Schalter und die Temperatursensoren angeschlossen. Der MAX31865 Wandler sorgt für präzise Messungen der PT100 und PT1000 Sensoren, die je nach Art ihrer Widerstandsverdrahtung angeschlossen werden. Wenn eine Stromversorgung über USB erforderlich ist, wird die entsprechende Position des Jumper eingestellt. Der Messchip ADXL345 wird mit der Hauptplatine des Druckers verbunden, um die Vibrationen zu kalibrieren. Im Klipper-System wird dann die CAN-Kommunikation eingerichtet, die Geräteidentifikation zugewiesen und die Parameter für die Steuerung des Extruders angepasst.
Diese Version der Platine bietet erweiterte Steuerungs- und Messmöglichkeiten, die sowohl für anspruchsvolle Benutzer als auch für professionelle Konstruktionen von 3D-Druckern geeignet sind. Der MAX31865 Wandler erhöht die Genauigkeit der Temperaturmessung erheblich, was bei der Arbeit mit empfindlicheren Materialien wichtig ist. Die Reduzierung der Verkabelung durch den CAN-Bus verbessert die Stabilität des Systems und erleichtert die Installation. Dank der umfassenden Verbindung von Motorsteuerung, Vibrationsmessung und präziser Temperaturerfassung ist diese Platine eine zuverlässige technische Lösung für langfristigen und qualitativ hochwertigen Druck. Der Benutzer wird die einfache Installation, die breite Kompatibilität und die hohe Betriebssicherheit zu schätzen wissen.
