Vektor-Netz-Antennenanalysator VNA 10 kHz–1,5 GHz, 2,8" Touchscreen, 650 mAh Batterie, ABS Gehäuse, schwarz, Antennentuner

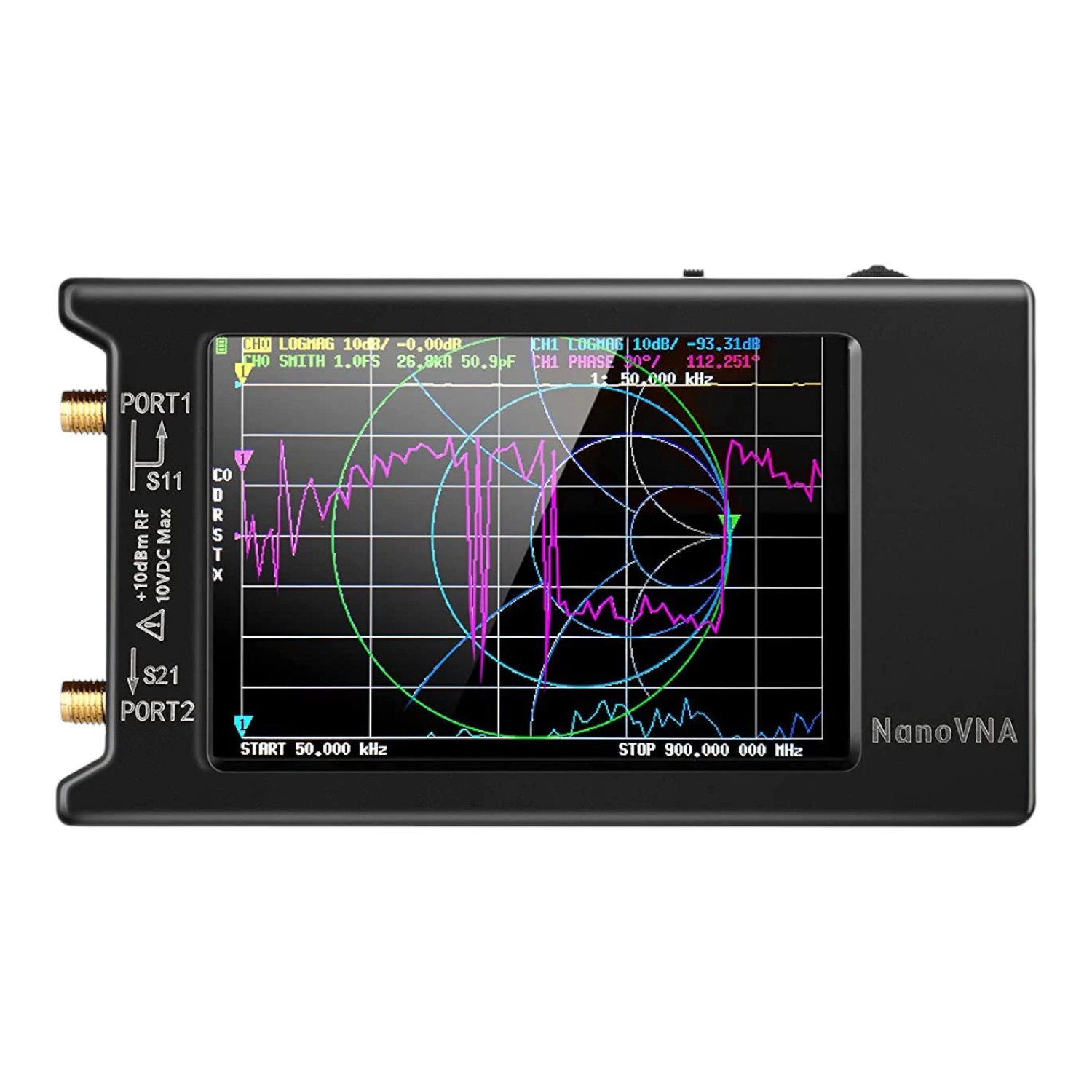

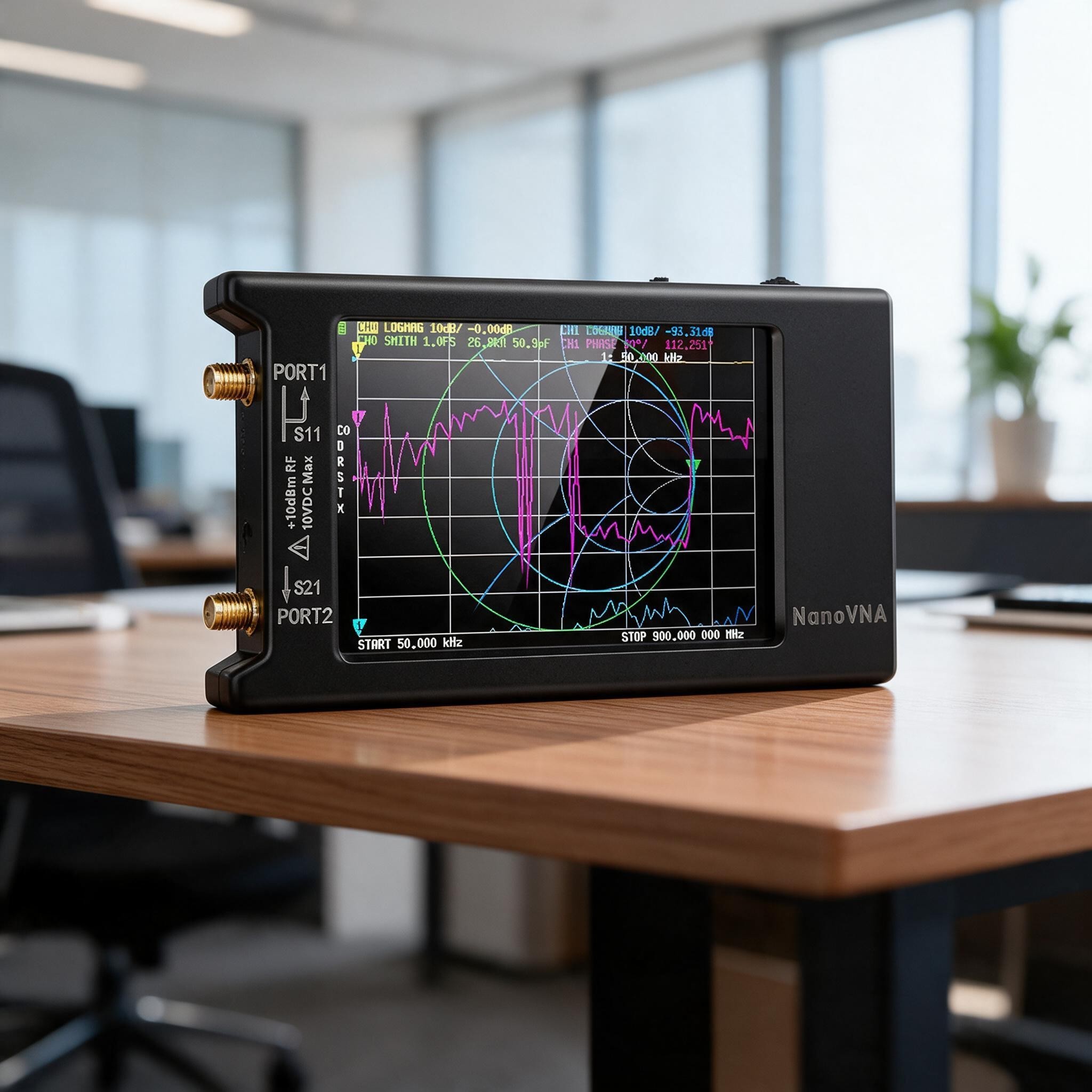

Der Vektor-Netz-Antennenanalysator VNA deckt einen Frequenzbereich von 10 kHz–1,5 GHz ab. Er dient zur Messung von Antennen, koaxialen Kabeln, Filtern und anderen Hochfrequenzschaltungen. Das Gerät misst S-Parameter, Stehwellenverhältnis (SWR), Impedanz, Phase und Verzögerung und zeigt die Ergebnisse auch im Smith-Diagramm an. Die Analyse im Zeitbereich (TDR) ermöglicht es, die Eigenschaften von Leitungen zu überwachen und Stellen von Fehlanpassungen oder Störungen im Kabel zu finden. Der Analysator wird über den Touchscreen oder einen Multifunktionsschalter bedient und verbindet sich über USB-C mit einem Computer oder Telefon. Dank des eingebauten Akkus kann auch im Freien gemessen werden, beispielsweise beim Abstimmen von Antennen und Einstellen des Antennentuners direkt am Installationsort.

  • Frequenzbereich: 10 kHz – 1,5 GHz
  • Messdynamik: 70 dB im Bereich 50 kHz – 300 MHz, in höheren Bereichen geringer
  • RF-Ausgang: -13 dBm (maximal -9 dBm)
  • Frequenzgenauigkeit: < 0,5 ppm
  • SWR des Ports: < 1,1
  • Gemessene Größen: S-Parameter (S11, S21), SWR, Impedanz, Phase, Verzögerung, Smith-Diagramm und Analyse im Zeitbereich TDR
  • Display: 2,8" Touchscreen TFT-Display mit einer Auflösung von 320 × 240 px
  • Bedienung: per Touch oder Multifunktionsschalter (links / OK / rechts)
  • Kalibrierpunkte: 101, Scanning-Punkte: 101
  • Anzeige: 4 Spuren, 4 Marker, 5 Speicherplätze zur Speicherung von Einstellungen
  • Schnittstelle: USB Typ C, CDC Kommunikationsmodus (seriell), Verbindung zu PC und den meisten Android-Telefonen (iPhone wird nicht unterstützt)
  • Speicher: microSD-Kartensteckplatz bis 32 GB zum Speichern von Messdaten
  • Stromversorgung: USB 5 V / 120 mA, eingebauter Akku 650 mAh, maximaler Ladestrom 0,8 A
  • Anzeige des Batteriestatus auf dem Display

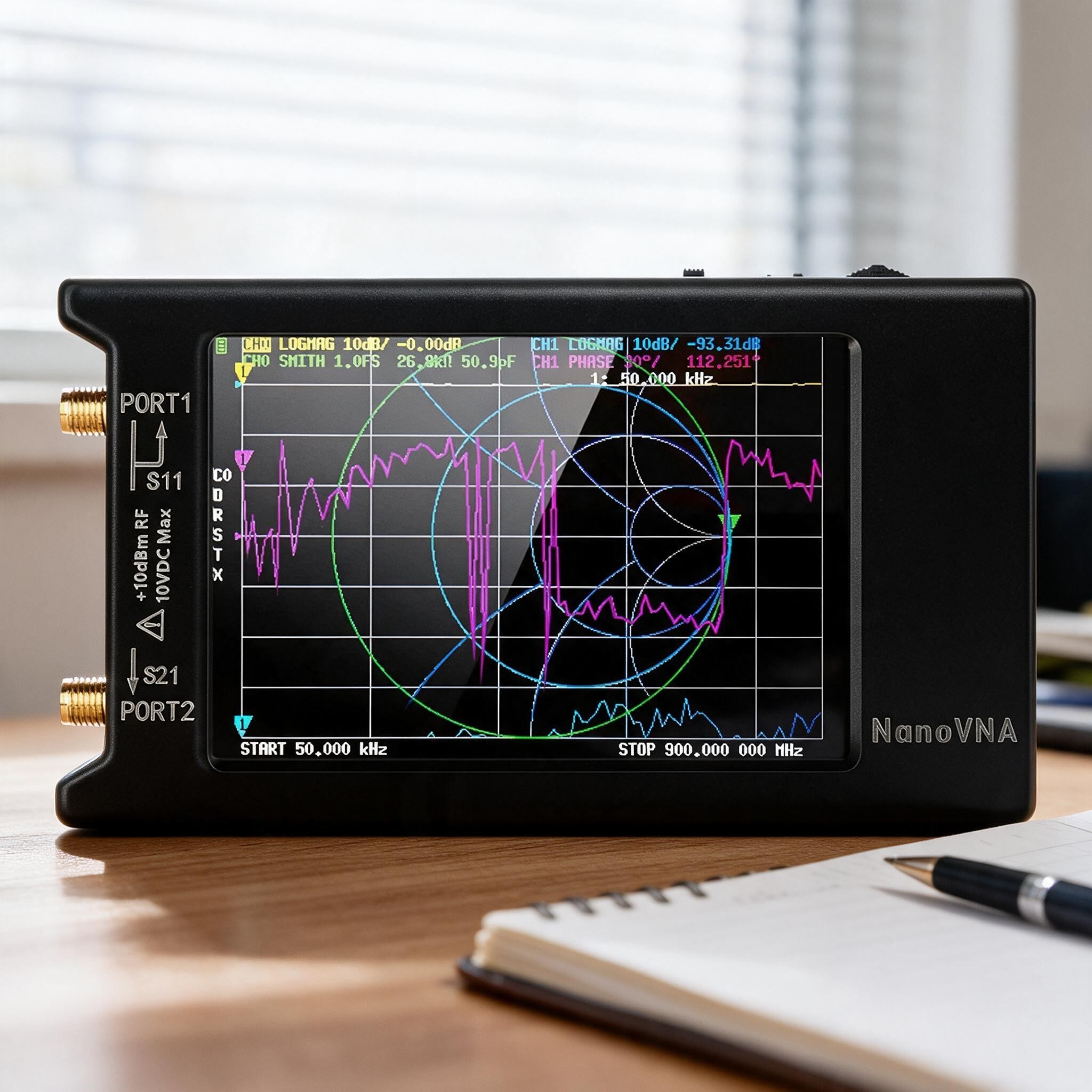

  • Anschlüsse: 2× SMA (PORT1 – S11, PORT2 – S21), maximaler Eingang +10 dBm RF / 10 V DC
  • Gehäuse: schwarz, aus ABS-Kunststoff
  • Maße der Leiterplatte: 54 × 85,5 × 11 mm (ohne Anschlüsse und Schalter)
  • Verwendung: Antennen für MF, KV (Kurzwelle), VHF und UHF, Baluns, Kabel, Duplexer und Filter, Messung von Einfügedämpfung und Isolation der Ports

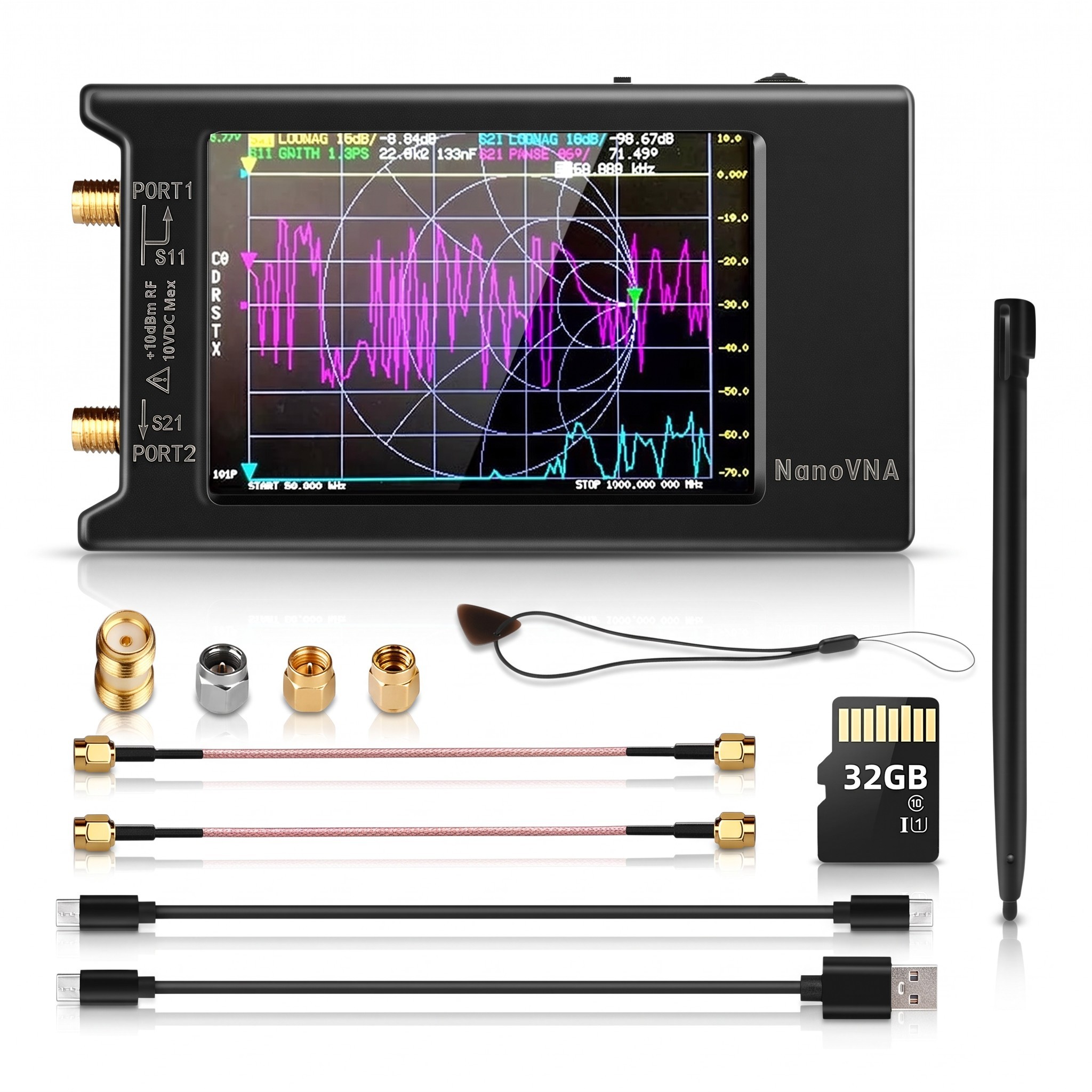

  • Packungsinhalt: 1× Analysator mit 2,8" Touchscreen und 650 mAh Batterie, 2× SMA Kabel RG174 20 cm (Stecker-Stecker), 2× SMA Stecker (Buchse-Buchse), 1× SMA Kalibrierungssatz SHORT, 1× SMA Kalibrierungssatz OPEN, 1× SMA Kalibrierungssatz LOAD, 1× Datenkabel USB Typ-C, 1× Kabel USB-C – USB-C, 1× Touchpen

Der Analysator ist für Funkamateure, Servicetechniker und Interessierte an Hochfrequenzelektronik gedacht, die Antennen in den Bändern MF, KV, VHF und UHF messen müssen. Er ermöglicht die Überprüfung von SWR und Impedanzanpassung. Er misst auch die Einfügedämpfung von Filtern und die Isolation der Ports bei Zwei- und Dreiband-Duplexern. Die kompakten Abmessungen und der eingebaute Akku erleichtern die Messung direkt an der Antenne ohne externe Stromversorgung. Die gemessenen Daten können auf einer microSD-Karte gespeichert oder über die USB-C-Schnittstelle auf einen Computer übertragen werden. Der Kalibrierungssatz SHORT, OPEN und LOAD ist im Packungsinhalt enthalten, sodass die Kalibrierung ohne zusätzliches Zubehör durchgeführt werden kann.
